Главная страница / Каталог проектов / 435-002-П
Просмотр
  • 435-002-П Проект трехэтажного дома с мансардным этажом, гараж, просторный коттедж из газобетона Минск, House Expert
  • 435-002-П Проект трехэтажного дома мансардный этаж, гараж, огромный дом из арболита Минск, House Expert
  • 435-002-П Проект трехэтажного дома мансардный этаж, гараж, красивый коттедж из пеноблока Минск, House Expert
  • 435-002-П Проект трехэтажного дома мансардой, гараж, красивый домик из бризолита Минск, House Expert

  • 435-002-П Проект трехэтажного дома мансардой, гараж, огромный загородный дом из пеноблока Минск, House Expert
  • 435-002-П Проект трехэтажного дома с мансардой, гараж, просторный загородный дом из арболита Минск, House Expert
  • 435-002-П Проект трехэтажного дома мансардный этаж и гаражом, красивый домик из бризолита Минск, House Expert
  • 435-002-П Проект трехэтажного дома мансардный этаж и гаражом, большой коттедж из газобетона Минск, House Expert
Стоимость проекта
3 185
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома



Общая площадь дома :431,93 м2
Габариты застройки :22,3 x 16,9 м
Количество этажей :3
Цокольный этаж:нет
Гараж:1 машина
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:блок 400 мм, утеплитель 100 мм



Проект дома 435-002-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Жилая комната 17,66
Гардеробная 13,71
Сан. узел 4,23
Жилая комната 11,74
Холл 2,08
Холл 5,03
Гостиная 36,76
Холл 19,79
Лестница 7,73
Кухня 18,37
Тамбур 4,74
Гараж 26,71
Тех. помещение 8,41
Котельная 8
Итого: 184,96

Проект дома 435-002-П. 2 этаж
2 этаж
Высота этажа: 3 м
Состав помещений, м2
Жилая комната 18,4
Сан. узел 7,58
Жилая комната 19,31
Сан. узел 5,1
Жилая комната 12,95
Шкаф встроенный 0,93
Холл 26,64
Жилая комната 17,66
Жилая комната 19,31
Бильярдная 48,51
Итого: 176,39

Проект дома 435-002-П. 3 этаж
3 этаж
Высота этажа: 1,75 - 3,4 м
Состав помещений, м2
Тех. помещение 37,92
Жилая комната 24,93
Лестница 7,73
Итого: 70,58




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 435-002-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
  1. Титул
  2. Титул 2
  3. Ведомость чертежей
  4. Общие данные
  5. Планировка первого этажа
  6. Планировка второго этажа
  7. Планировка третьего этажа
  8. Кладочный план первого этажа
  9. Кладочный план второго этажа
  10. Кладочный план третьего этажа
  11. Отделочный план первого этажа
  12. Отделочный план второго этажа
  13. Отделочный план третьего этажа
  14. План кровли
  15. Фасад 1-6
  16. Фасад 6-1
  17. Фасад А-Д
  18. Фасад Д-А
  19. Разрез 1-1
  20. Разрез 2-2
  21. Разрез 3-3
  22. Разрез 4-4
  23. Узлы
  24. Узлы 4 - декор под навесом
  25. Коньковый декор
  26. Сечения вентканалов на отм. +2,800
  27. Сечения вентканалов на отм. +6,000
  28. Сечения вентканалов на отм. +9,000
  29. Развертка вентканалов
  30. Ведомость окон
  31. Ведомость окон
  32. Ведомость оконно-дверных конструкций
  33. Перспективный вид
  34. Перспективный вид
  35. Перспективный вид
  36. Перспективный вид
  37. Перспективный вид
  38. Ортогональная проекция
  39. Ортогональная проекция
  40. Ортогональная проекция
  41. Ортогональная проекция
В альбоме 41 лист.
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаПланировка третьего этажаКладочный план первого этажаКладочный план второго этажаКладочный план третьего этажаОтделочный план первого этажаОтделочный план второго этажаОтделочный план третьего этажаПлан кровлиФасад 1-6Фасад 6-1Фасад А-ДФасад Д-АРазрез 1-1Разрез 2-2Разрез 3-3Разрез 4-4УзлыУзлы 4 - декор под навесомКоньковый декорСечения вентканалов на отм. +2,800Сечения вентканалов на отм. +6,000Сечения вентканалов на отм. +9,000Развертка вентканаловВедомость оконВедомость оконВедомость оконно-дверных конструкцийПерспективный видПерспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай
  4. Схема расположения ростверка (опалубка)
  5. Схема расположения ростверка (армирование)
  6. Каркас пространственный Кпр - 1... Кпр - 10
  7. Спецификация и ведомость расхода стали на фундамент
  8. План плит перекрытия на отм. -0,450 (низ плит)
  9. План плит перекрытия на отм. +1,700 и +3,000 (низ плит)
  10. План плит перекрытия на отм. +6,300 (низ плит)
  11. Участок монолитный Ум -1, Ум -3
  12. Участок монолитный Ум -2
  13. Участок монолитный Ум -4
  14. Узлы анкеровки
  15. Спецификация на перекрытия
  16. Перемычки 1-го этажа
  17. Перемычки 2-го этажа
  18. Перемычки 3-го этажа
  19. Перемычки металлические Прм 1...5
  20. Крыльцо К-1
  21. Армирование крыльца К-1, спецификация на крыльцо
  22. Свая Ф 300мм под крыльцо
  23. Схема расположения лестницы
  24. Лестничный марш Л-1, Л-3
  25. Лестничный марш Л-2, Л-4
  26. План кровли
  27. План стропил 1-го яруса
  28. План стропил 2-го яруса
  29. План диагональных стропильных ног и коньковых балок, узел 7
  30. План мауэрлатов, прогонов и стоек
  31. Разрез 1-1....4-4, узел 5
  32. Разрез 5-5, узел 1-4
  33. Спецификация и общие указания
В альбоме 33 листа.
ТитулВедомость рабочих чертежейСхема расположения свайСхема расположения ростверка (опалубка)Схема расположения ростверка (армирование)Каркас пространственный Кпр - 1... Кпр - 10Спецификация и ведомость расхода стали на фундаментПлан плит перекрытия на отм. -0,450 (низ плит)План плит перекрытия на отм. +1,700 и +3,000 (низ плит)План плит перекрытия на отм. +6,300 (низ плит)Участок монолитный Ум -1, Ум -3Участок монолитный Ум -2Участок монолитный Ум -4Узлы анкеровкиСпецификация на перекрытияПеремычки 1-го этажаПеремычки 2-го этажаПеремычки 3-го этажаПеремычки металлические Прм 1...5Крыльцо К-1Армирование крыльца К-1, спецификация на крыльцоСвая Ф 300мм под крыльцоСхема расположения лестницыЛестничный марш Л-1, Л-3Лестничный марш Л-2, Л-4План кровлиПлан стропил 1-го ярусаПлан стропил 2-го ярусаПлан диагональных стропильных ног и коньковых балок, узел 7План мауэрлатов, прогонов и стоекРазрез 1-1....4-4, узел 5Разрез 5-5, узел 1-4Спецификация и общие указания

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;


Проект современного загородного дома на большую семью

Чтобы найти что-то действительно стоящее, необходимо потратить время и силы, но мы знаем, как этого избежать. Начните сразу с нашего каталога. Здесь представлен большой выбор самых разных архитектурных решений.

Представляем проекты современных загородных домов. Это удобно, экономично и всегда невероятно красиво. Наши архитекторы продумывают каждую деталь как внешнего, так и внутреннего облика здания. Убедитесь в этом сами, когда рассмотрим коттедж подробнее.

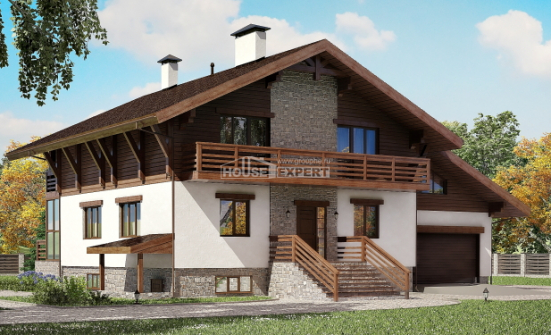

Проекты домов на большую семью могут выглядеть компактно и аккуратно, весь секрет в дизайне экстерьера. Декоративная штукатурка светлого оттенка идеально сочетается с темной крышей, карнизами, перилами крылец и балкона. Цокольная часть выполненная в камне дополняет образ.

Проекты современных загородных домов должны иметь продуманную и эргономичную планировку жилых комнат и хозяйственных помещений. На планировочном решении мы видим, что на первом этаже расположена просторная гостиная выходом на террасу и эркером, каминный зал, хозяйственная комната, кухня-столовая, гостевая комната, мастерская и котельная. Второй этаж имеет пять жилых комнат, холл с балконом, два санузла, бильярдная и кальянная зона с балконом. На третьем этаже расположена мастерская и игровая комнаты. Здесь точно места хватит всем.

Гараж – это обязательная составляющая проектов домов на большую семью. Здесь предусмотрен гараж на одну машину с проходом в основное жилище.
